Brides de câble pour la protection contre les courts-circuits

Il existe plusieurs types de serre-câbles, chacun présentant ses propres avantages. Pour choisir la solution adaptée à votre projet, commencez par vous poser ces quatre questions:

1. Quelle est l’intensité maximale en kA ? Connaître l’ampleur des forces que le circuit va générer en cas de défaut permet de définir le seuil minimal. Les circuits dont l’intensité en kA est inférieure peuvent être maîtrisés de différentes manières et avec une plus grande variété de matériaux. Les circuits inférieurs à 20 kA peuvent très probablement utiliser des colliers de serrage à la place des serre-câbles.
2. Quel est le diamètre extérieur du câble ? Le diamètre extérieur du câble est essentiel pour calculer la force de crête générée lors d’un court-circuit.
3. Comment les câbles sont-ils disposés ? Les serre-câbles sont disponibles pour des configurations de conducteurs simples, en trèfle, quadruples ou multiconducteurs.
4. Sur quel système effectuez-vous le montage ? Les serre-câbles peuvent être utilisés le long d’un mur, d’un support en échelle ou d’un panier métallique. L’espacement d’un support en échelle peut dicter à quel intervalle les serre-câbles peuvent être installés, et la taille des fentes détermine si un support de fixation est nécessaire pour s’adapter à la forme des échelons.

Le Cleat kAlculator™ de Panduit est le moyen le plus simple de trouver les meilleures options pour votre projet en fonction de ces critères. Au-delà de la sélection des serre-câbles, le Cleat kAlculator™ génère une nomenclature complète pour votre application, comprenant : 

• Le serre-câble approprié 
• Le support de fixation requis
• Les accessoires tels que les manchons  de protection 
• Les outils d'installation  recommandés 

Consultez le calculateur de serre-câbles

L'article 392.20 du NEC stipule que « les câbles à conducteur unique doivent être solidement regroupés par circuits afin d'empêcher tout mouvement excessif dû aux forces électromécaniques générées par un courant de défaut ». Il ne précise pas comment cela doit être réalisé, mais le résultat doit être le maintien des câbles en place en cas de défaut.

Les ingénieurs peuvent être assurés que des serre-câbles correctement installés  et conformes aux exigences de la norme CEI 61914 rempliront la fonction pour laquelle ils sont homologués. Les autres solutions de fixation ne peuvent être évaluées qu’à l’aide d’essais, et une erreur de choix peut avoir des conséquences. Les colliers de serrage peuvent convenir pour les circuits dont l’intensité de court-circuit est inférieure à 20 ip kA, ; pour tous les autres, il convient d’utiliser des serre-câbles correctement spécifiés pour la protection contre les courts-circuits afin de respecter la réglementation.

Pour en savoir plus

Les serre-câbles à sangle offrent plusieurs avantages par rapport aux serre-câbles à pince traditionnels, notamment:

• Une densité de câbles plus élevée : les sangles plus fines permettent d’installer davantage de circuits dans un chemin de câbles de même largeur.
• Approvisionnement simplifié – Les serre-câbles à sangle sont intrinsèquement polyvalents, ce qui signifie qu’un seul modèle de sangle peut être utilisé sur l’ensemble d’un chantier pour des câbles en configuration simple, en trèfle ou en quadruple (les sangles devront être dimensionnées pour le scénario de force maximale).
• Moins de cartons – Les serre-câbles à sangle prennent moins de place et sont expédiés dans des cartons plus petits.
• Coûts réduits – Les serre-câbles à sangle sont généralement moins chers que les serre-câbles à pince et s’installent souvent plus rapidement, ce qui permet de réaliser des économies supplémentaires sur les coûts de main-d’œuvre.

Les serre-câbles de type pince présentent un avantage potentiel : ils ne nécessitent pas d’outil spécialisé pour leur installation. Si votre chantier est de petite envergure ou si vous n’avez pas accès à un outil d’installation de serre-câbles, les serre-câbles de type pince peuvent être la meilleure solution.

Vous avez d’autres questions sur les serre-câbles ? Contactez notre équipe

La norme NEC 392.20 exige que les « câbles à conducteur unique » soient « solidement regroupés en circuits afin d’empêcher tout mouvement excessif dû aux forces magnétiques générées par un courant de défaut ».

Les circuits présentant un courant de défaut de crête (ip kA) plus faible peuvent être fixés de différentes manières et à l’aide d’une plus grande variété de matériaux. Les circuits inférieurs à 20 ip kA peuvent très probablement utiliser des colliers de serrage à la place des serre-câbles.

Pour tous les autres circuits supérieurs à 20 ip kA, la réglementation exige l’utilisation d’un serre-câble afin d’empêcher tout mouvement excessif.

Le moyen le plus simple de déterminer quels serre-câbles vous pouvez utiliser pour respecter la norme est le Panduit Cleat kAlculator™.

Accédez au Cleat kAlculator

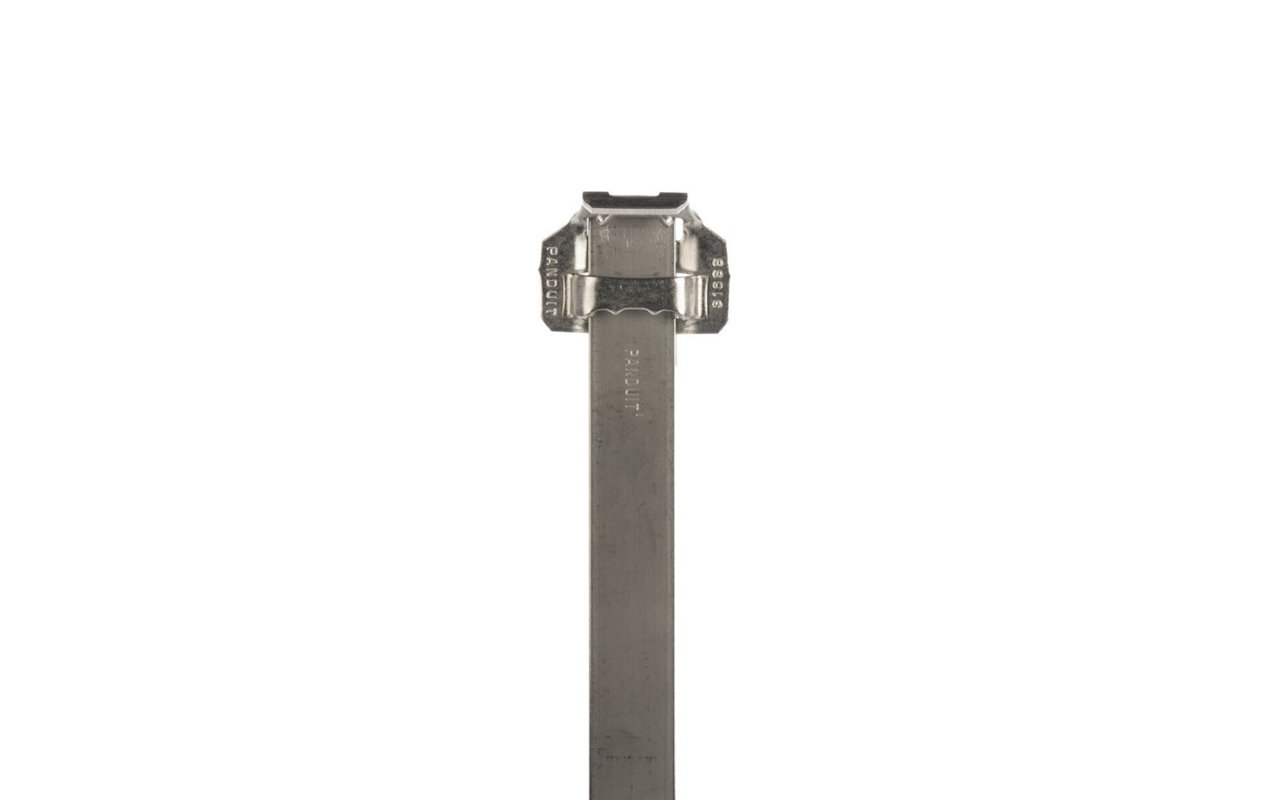

Les sangles en acier inoxydable sont conçues pour supporter des charges statiques et sont testées en les étirant lentement à l’aide d’un mandrin fendu. Bien qu’elles puissent offrir une résistance à la traction élevée, elles ne sont pas conçues pour résister aux forces soudaines et explosives que les taquets de câble sont censés supporter.

Les serre-câbles à double boucle sont conçus pour la protection contre les courts-circuits. Ils utilisent une conception à double ou triple boucle et sont testés sous tension en conditions de court-circuit conformément à la norme CEI 61914. Lorsqu’ils sont correctement installés, les serre-câbles homologués CEI 61914 fournissent la résistance pour laquelle ils sont homologués et contribuent à satisfaire aux exigences du code NEC 392.20.
