Nueva generación de sistemas de alimentación eléctrica con gestión de fallas
Más formas de energizar. Optimizadas. Simplificadas. Preparadas para el futuro.
Descripción general del producto
El futuro de la alimentación eléctrica con gestión de fallos
El sistema FMPS de Panduit entrega alta potencia a largas distancias utilizando el sistema de Clase 4 más seguro de la industria, lo que simplifica la instalación y reduce el riesgo gracias a la confiabilidad diseñada por Panduit.
Resultados en el mundo real. El futuro ya está aquí.
- Instalaciones Gubernamentales
- Pella Glass
- Productos a medida
- Empresa de vehículos autónomos
Aplicación de seguridad en instalaciones gubernamentales
Desafío
Un plazo muy ajustado para la implementación de un sistema de seguridad en 20 ubicaciones. Los medios tradicionales resultaban demasiado costosos y requerirían docenas de cortes de suministro eléctrico que causarían grandes problemas
Solución de FMPS

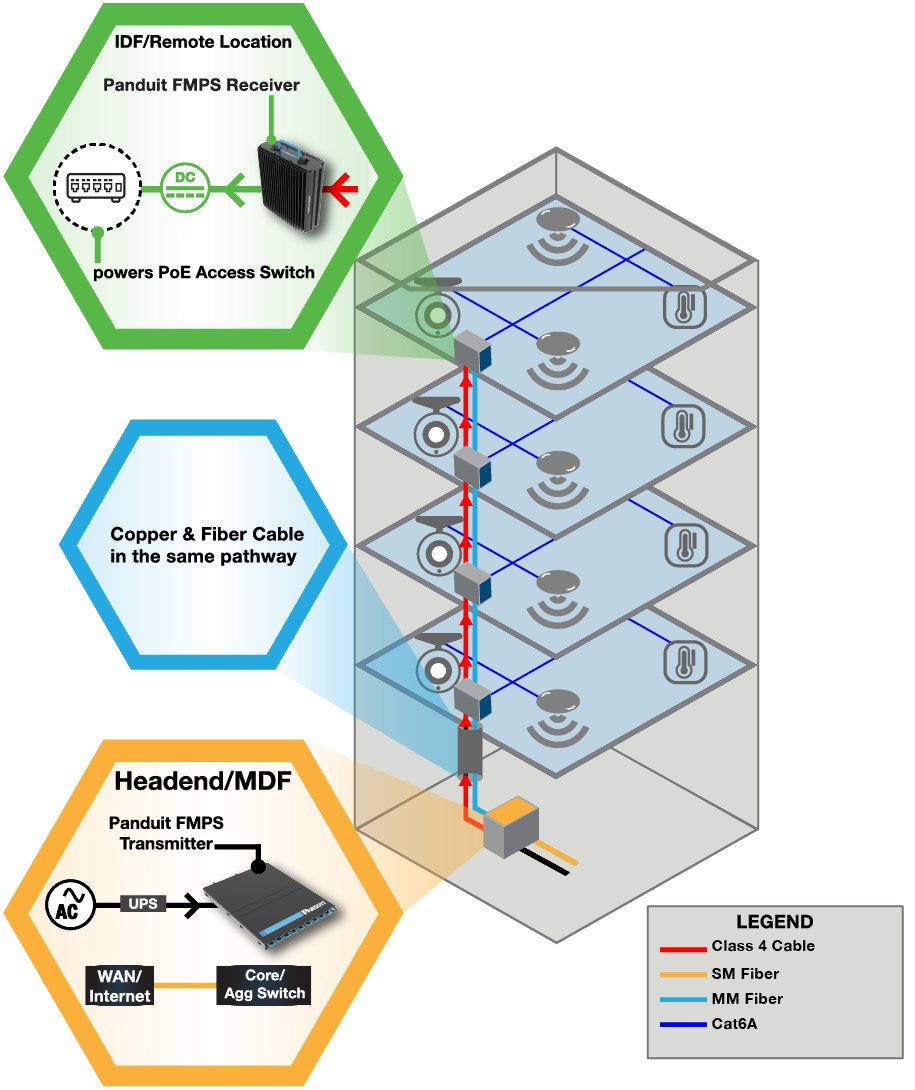

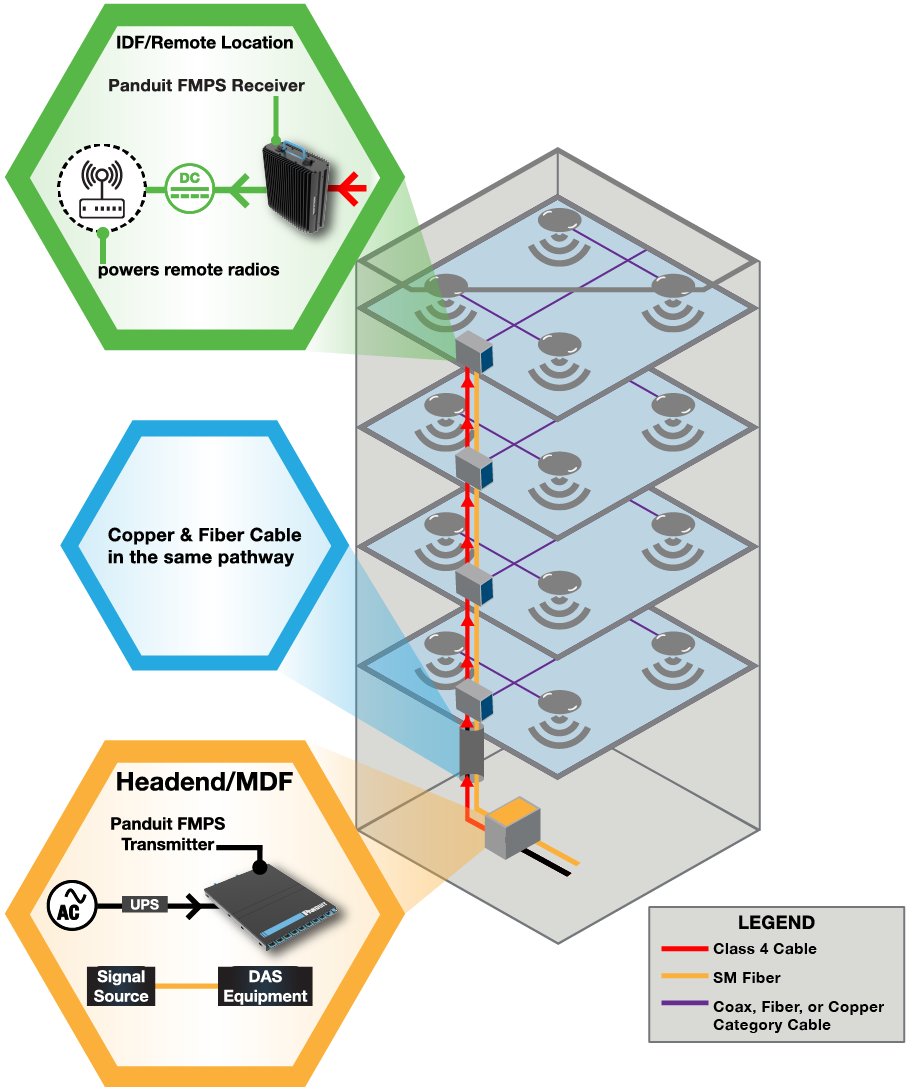

Combinación de alimentación eléctrica y fibra óptica en un único enrutamiento para alimentar los Switches en 20 ubicaciones sin necesidad de conductos.
Resultados
- Ahorro del 22 % en gastos de capital
- Ahorro del 51 % en materiales (sin conductos ni cobre pesado).
- Ahorro del 42 % en mano de obra (2 días frente a 14 días).
- Reducción del mantenimiento del 78 % (ahorro interanual).
Pella Glass | Aplicación IT/OT
Desafío
- La gestión compleja de UPS en 11 ubicaciones repartidas en 2 edificios era un «problema» de mantenimiento.
- Los requisitos de CA de alto voltaje implicaban que solo electricistas titulados podían manipular los gabinetes, lo que aumentaba costos y los riesgos de seguridad.
Solución de FMPS
UPS centralizado que alimenta todas las ubicaciones a través de una distribución de energía de clase 4 de baja tensión.
Resultados
- Eficiencia operativa: mantenimiento simplificado gracias al respaldo centralizado
- Seguridad: Se eliminó la necesidad de costosos transformadores y protocolos de seguridad de alto voltaje en cada Rack.
- Preparado para el futuro: Escalabilidad futura integrada del 40 % para el futuro crecimiento de las instalaciones.
Productos a medida | Aplicación de red IT/OT
Desafío
- Los IDF se encuentran en una zona de difícil acceso para la resolución de problemas
- Los nuevos inquilinos del almacén pueden requerir cambios en la distribución del almacén y en la ubicación de los IDF
Solución de FMPS
- Enrutamiento de baja tensión para tender cable de Clase 4: sin conductos fijos instalados
- Alimentación del Switch HP CX6300 de 48 puertos con fuentes de alimentación de CC
Resultados
- Menores costos de mantenimiento y resolución más rápida de problemas en los IDF remotos a los que normalmente se accede en ascensor
- Sin conductos fijos, la instalación de baja voltaje proporciona la flexibilidad necesaria para adaptarse a futuros cambios en la distribución del almacén sin los costosos gastos de material y mano de obra
Empresa de vehículos autónomos | Aplicación de WiFi y seguridad
Desafío
- La distancia a las cámaras exteriores y a los puntos de acceso wifi superaba las capacidades del PoE.
- Plazo ajustado
Solución de FMPS
- Se aprovecharon los conductos existentes para suministrar energía a los switches Cisco 9300 y a la unidad de aire acondicionado para su instalación en exteriores
- UPS centralizado en el interior
Resultados
- Ahorro estimado de 200 000 $ al evitar costosas excavaciones y mano de obra cara
- Redundancia perfecta con un UPS centralizado, lo que garantiza un funcionamiento continuo durante las interrupciones / cortes de energía
- Preparado para el futuro: Escalabilidad futura integrada del 30 % para el crecimiento futuro
La ventaja del FMPS de Panduit
Instalación optimizada
Ahorre más del 40 % en costos de instalación gracias a una instalación de baja tensión optimizada
Infraestructura simplificada
Consolide los UPS con una alimentación centralizada para mejorar la eficiencia operativa en más de un 70 %*
Preparado para el futuro
Preparado para el futuro con una alimentación eléctrica escalable e inteligente: supervisa, controla y reubica sin Tiempo de Inactividad.
¿Cómo funciona el sistema de alimentación con gestión de fallos?

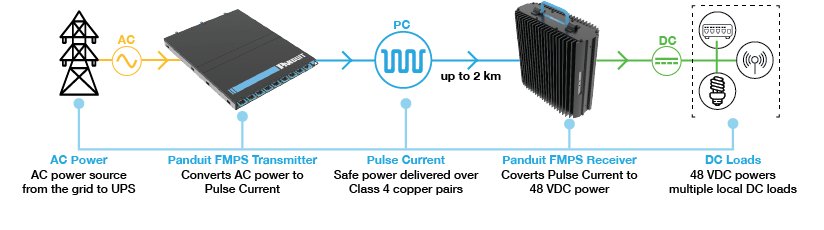

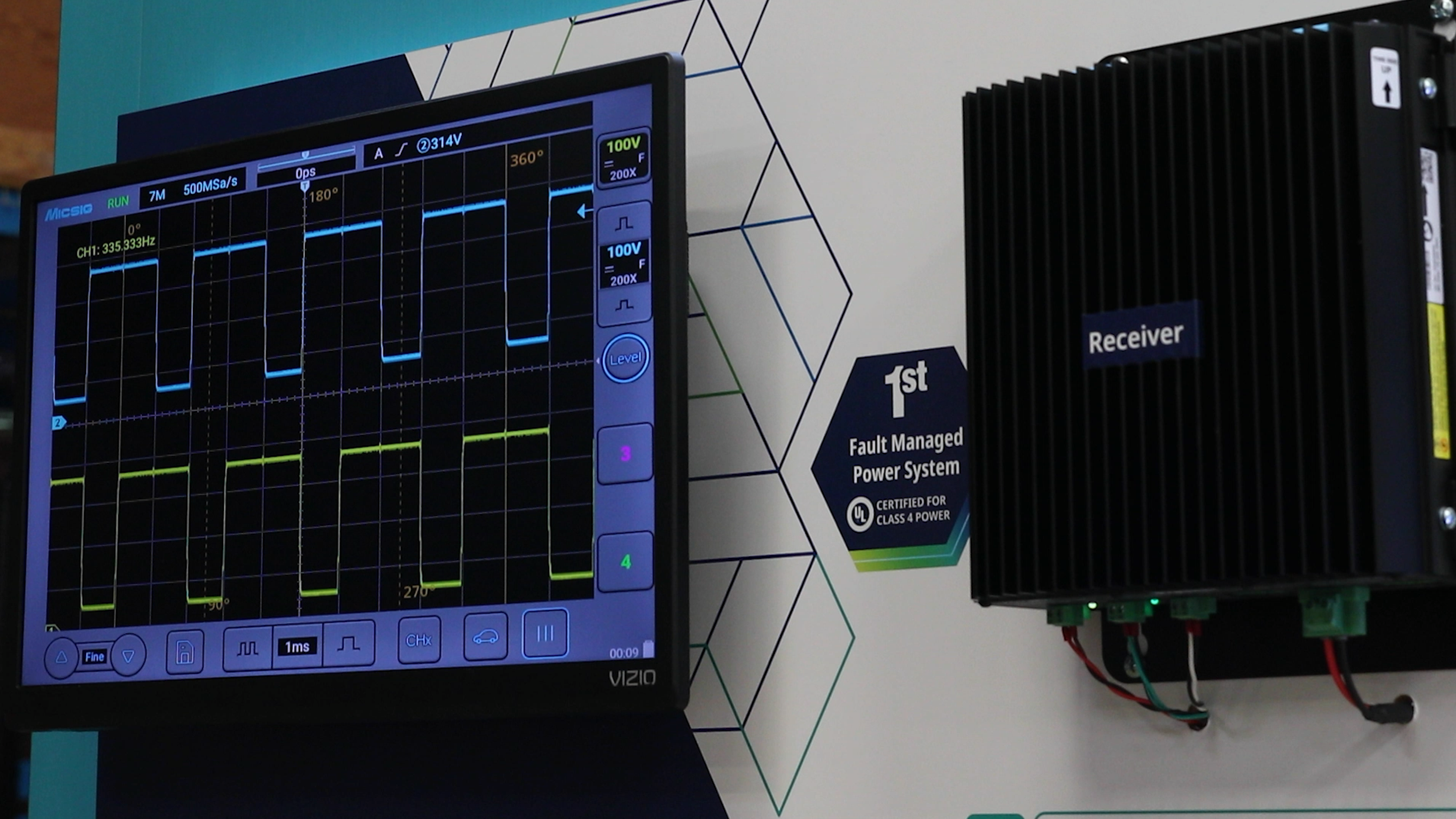

El FMPS utiliza corriente pulsada como método de suministro de energía. El transmisor convierte la corriente alterna estándar (AC) en corriente continua de alto voltaje (DC), que a su vez se convierte en una forma de onda de corriente pulsada que se entrega al receptor a través de un cable de cobre multiconductor de clase 4. El receptor convierte la forma de onda de corriente pulsada en una tensión de +/- 56 VCC, capaz de alimentar múltiples dispositivos finales.

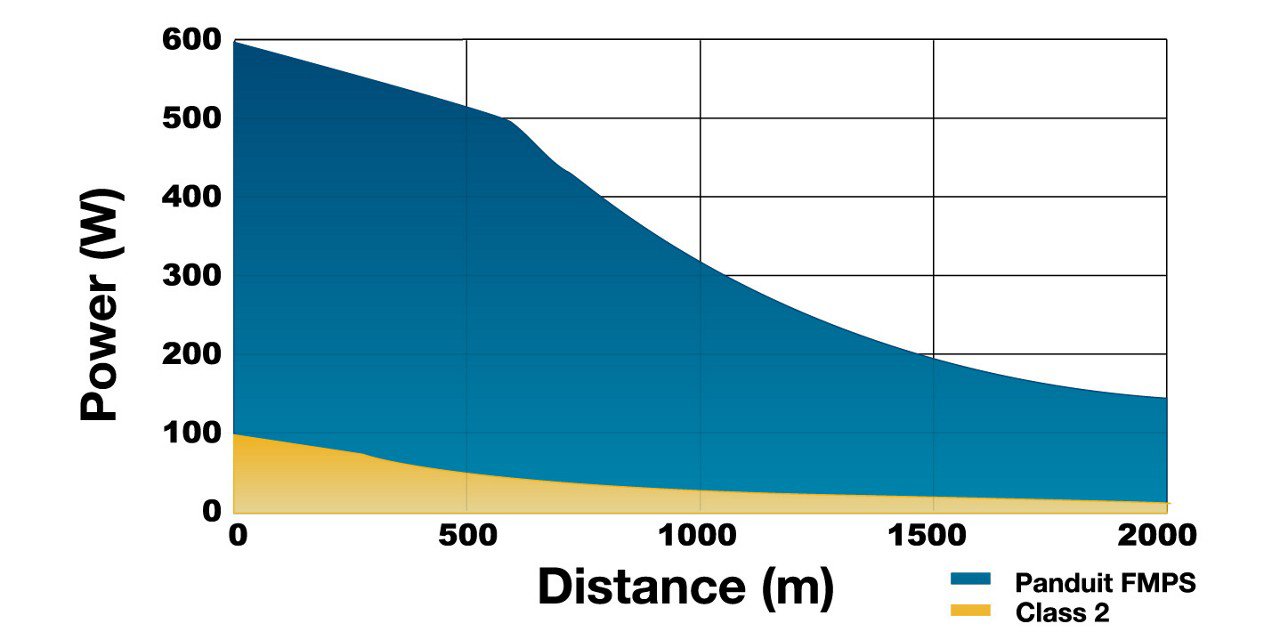

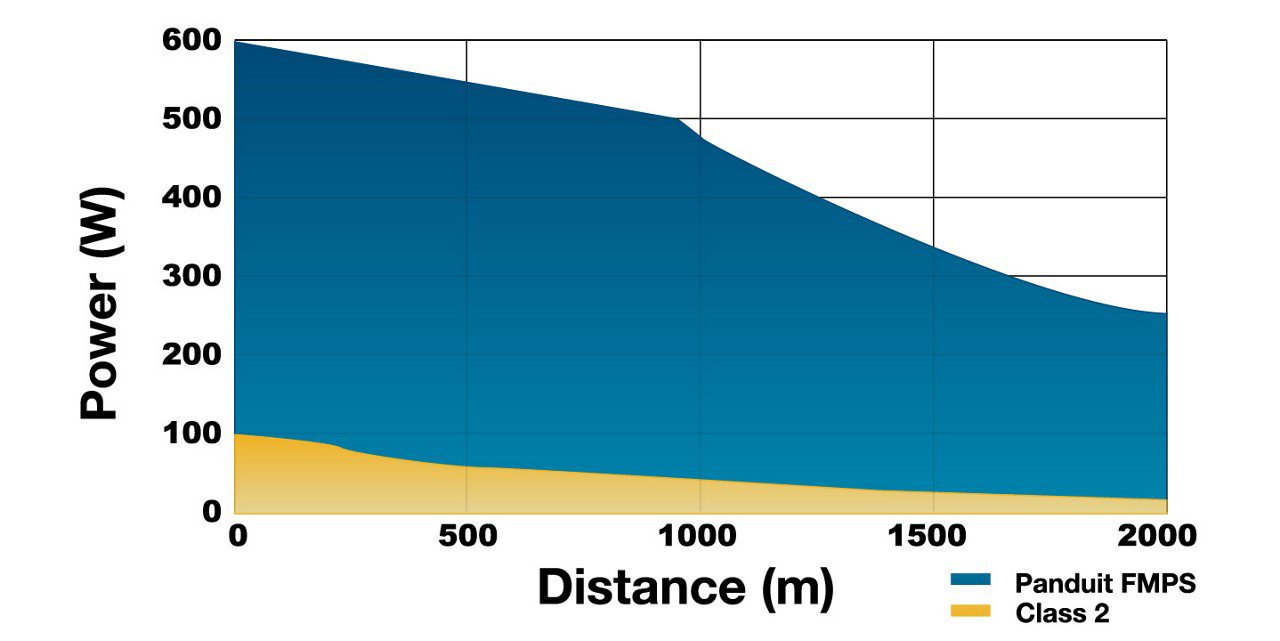

Gracias a su capacidad para monitorizar fallos, el sistema puede utilizar de forma segura un voltaje más alto para entregar energía en comparación con los sistemas de baja tensión (Clase 2). Esto permite que el sistema FMPS cuente con todas las ventajas de seguridad de las instalaciones de baja tensión, al tiempo que entrega una potencia significativamente mayor a distancias más largas que los sistemas de Clase 2.
Por qué «seguro» no es lo suficientemente seguro
El estándar del sector en materia de integridad: Panduit FMPS es la única solución de Clase 4 que alcanza el nivel SIL3 (Nivel de Integridad de Seguridad 3). Ofrece la máxima tranquilidad cuando la seguridad es innegociable.
Las ventajas del sistema FMPS de Panduit
Cumplimiento normativo y certificaciones
EIA-310-E, TIA/EIA-942, UL2416, UL1400
Diseñado conjuntamente. Validado para usted.
Panduit y Cisco han unido fuerzas para redefinir el perímetro de la red. Como socio Cisco Solutions Plus, nuestro FMPS es un componente validado de la arquitectura Smart Building de Cisco y está optimizado para funcionar con la plataforma Cisco Catalyst PoE.

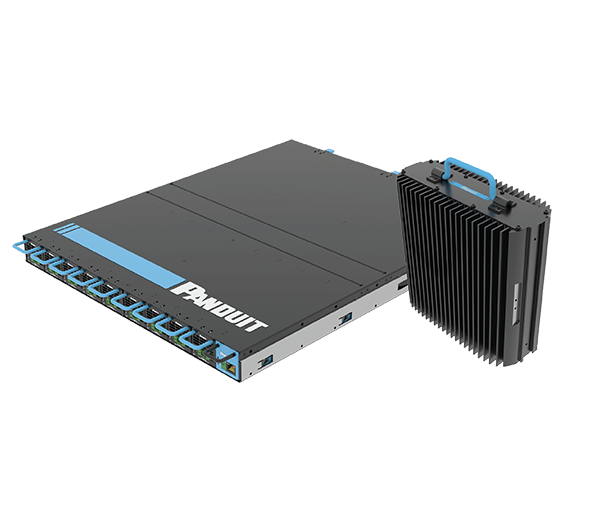

Componentes del sistema de alimentación con gestión de fallos
- Slide9
- Slide5
- Slide1
- Slide2
- Slide4
- Slide3
- Slide6
- Slide7
- Slide8

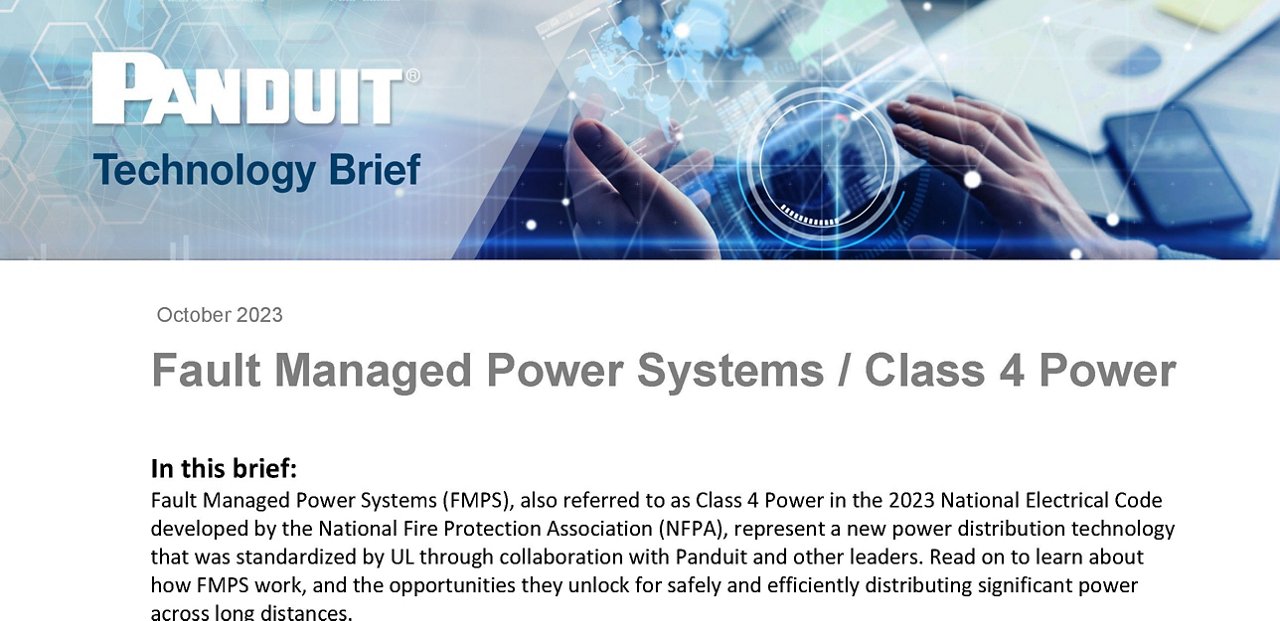

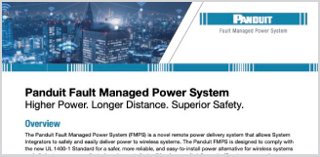

Recursos adicionales sobre FMPS
